BARE BOARD TEST PROBES
.100 (2.54) CENTERS
.160 (4.06) STROKE

SERIES 60HC
HIGH CURRENT SPRING CONTACT

PROBE

Tool Bar

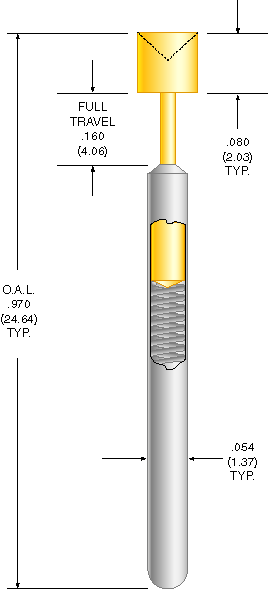

Probe Technical Data
Mechanical
MINIMUM CENTERS:
.100 (2.54)
FULL TRAVEL: .160 (4.06)
WORKING TRAVEL: .107 (2.72)

Electrical
MAXIMUM CURRENT:
8-10 amps at working travel, non-inductive
RESISTANCE: At 35 mA test current
60 18 mOHMS mean

Materials and Finishes
PLUNGER:
Heat treated beryllium copper
24 Kt gold plated over nickel
BARREL: Nickel silver with silver plated ID and OD over nickel
SPRING: Music Wire, silver plated
over nickel


Spring Force +/- 20% oz. (grams)

 Spring Type

Preload

@ 2/3 Travel

-0

1.0 (28.3)

2.45 (69.5)

-1

2.0 (56.7)

3.7 (104.9)

-2

2.2 (62.4)

4.85 (137.5)

-3

3.0 (85)

6.5 (184.3)












Receptacles



Receptacle Technical Data

The top of the barrel sets flush with the top of the receptacle.
MOUNTING HOLE SIZE: .067/.069 (1.71/1.75)
diameter, #51 (1.75 mm) drill
WIRE GAUGE: 22-26 AWG

CONNECTIONS:
R60-1//R60FL-1/
Crimp
R60-2/R60FL-2/ Vacuum tight wire wrap
R60-3/R60FL-3/ Solder cup
R60-4/R60FL-4/ Vacuum tight round pin

Materials and Finishes
RECEPTACLE BODY:
Nickel silver
FINISH: (R60 style) silver plate

WIRE WRAP AND ROUND PIN:
Phosphor bronze, 24 Kt gold plate

INSERTION TOOLS:
IT60 Flush
IT60 Adjustable

CRIMP TOOLS 22-26 AWG:
CT60
